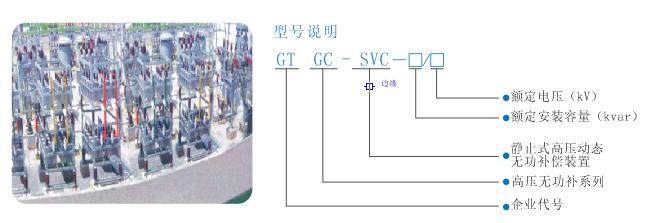

GTGC-SVC靜止無功補償裝置

1

產品概述
 TCR型SVC裝置的主電路由濾波器組和相控電抗器兩部分組成。FC回路兼顧濾波和提供固定的容性無功功率Qfc；TCR回路則通過控制晶管的觸發角的大小來改變流過相控電控器的電流，連續改變相控電抗器輸出的感性無功Qtcr，從而平滑調節系統中的無功功率，實現動態無功補償?shù)墓δ堋?/span>

應用范圍
高壓靜止型動態無功補償裝置（簡稱SVC）廣泛應用于電氣化鐵道和電弧爐等沖擊性負荷；可實現電網的調相調壓功能、調高輸電線路的穩定性和改善電能質量。由于調節器的動態響應速度非?？?，響應時間≤10毫秒，即實現了無功功率的實時動態補償。特別對于三相交流電弧負載，可使其產生的電壓波動與閃變被抑制到最小。同時具有分相調節功能，使三相交流電弧爐等負荷的不平衡負載得以平衡。

技術參數
額定頻率：50Hz或60Hz
動態響應時間：≤10ms
工作電壓：6kV~35kV
功率因數：≥0.92
容量范圍：1Mvar~100Mvar

執行標準：GB/T14549-93《電能質量-公用電網濾波》；GB12326-2000《電能質量-電壓允許波動和閃變》和GB/T15543-1995《電能質量-三相電壓允許不平衡度》

環境條件
環境溫度：-25℃~＋55℃
污穢等級：III級以上
地震裂度：≤8度
海拔高度：≤2000m
安裝場所：無劇烈振動、無腐蝕性氣體和無導電性塵埃

主要設備
主要設備包括：數字控制柜、主電抗器、電容器組、TCR晶閘管閥組、冷卻系統和TCR的觸發系統。

技術特點
實時控制：基于DSP的全數字控制，動態響應快、控制精度高
控制靈活：調節方式多樣，手動/自動控制，遠程/就地控制
保護功能：保護功能齊全，報警功能完備
抗干擾性：信號傳輸用光纜傳遞，抗干擾能力好
冷卻系統：采用純水冷卻系統或者風冷系統
監控系統：提供裝置的全面性能測試及評估工具，遠程監視，數據傳輸
