低壓電抗器

1

低壓串聯電抗器

一、概述
電容器在補償容性無功功率的時候，往往會受到諧波電流，合閘涌流及操作過電壓的影響，造成電容器損壞引起功率因素降低。
串聯電抗器與電容器串聯，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器，對穩態性諧波（5、7、11、13 次）構成串聯諧振。通常有電抗率4.5~6%電抗器，對5 次諧波通常電抗率為6%屬于高感值電抗器，對3 次諧波通常電抗率為12~13%，對2 次諧波通常電抗率為26~27%屬甚高感值電抗器。接入串聯電抗器能有效地吸收電網諧波，改善系統的電壓波形。
為此需要在電容器前端加裝串聯電抗器，用以抑制電容器合閘涌流和吸收諧波，保護電容器，避免諧波電壓電流及沖擊電壓電流的影響，延長電容器壽命，保證電網安全運行。

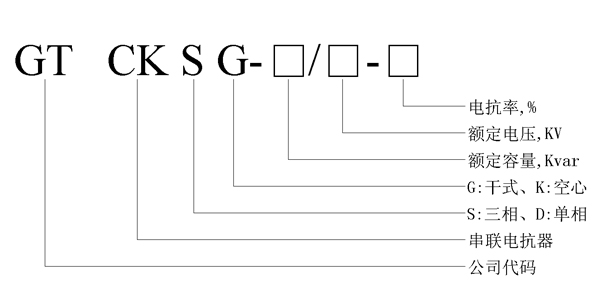

例如：GTCKSG 5.4/0.45-6
額定電壓：0.45KV
電抗容量：5.4kvar
電抗率：6%
二、產品特點
1、  該產品分為三相、單相兩種，為鐵心干式；
2、  鐵芯采用優質冷軋硅鋼片，經高速?zèng)_床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保電
抗器運行低溫升低噪音的性能。
3、  線圈采用優質絕緣導線，經專用機械繞制，具有平整度好，外形美觀的優點。
4、  電抗器裝配過程中，所有夾件經過防腐蝕處理，關鍵夾件采用無磁材料，并經預烘—真空浸
漆—熱烘固化這一流程，使電抗器線圈及鐵芯牢固成為一體，大大減少了運行時溫升及噪音，
有效提高了電抗器品質因數及減少諧波的效果。
5、  電抗器外形尺寸參考標準柜體尺寸設計，體積小，接線方便。
三、使用環境
1、  海報高度不超過2000米。
2、  運行環境溫度-25℃~45℃，相對濕度不超過90%。
3、  周圍無有害氣體，無易燃易爆物品。
4、  周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
四、性能指標及技術參數
1、  可用于電容電壓為0.4KV，0.45KV，0.48KV，0.525KV，0.66KV，0.69KV，場合。
2、  電抗率為：4.5%，5%，5.67%，6%，7%，12%，13.8%，14%。
3、  絕緣等級：B級、F級、H級，噪聲≤1.35倍以內連續工作。
4、  加裝串聯電抗器后引起系統電壓升高
五、產品型號
電抗器型號
外形尺寸
長×寬×高
安裝尺寸
孔徑
GTCKSG-0.6/0.45-6
210*120*190
110*90
Φ8
GTCKSG-0.9/0.45-6
210*120*190
110*90
Φ8
GTCKSG-1.2/0.45-6
210*120*190
110*90
Φ8
GTCKSG-1.5/0.45-6
260*145*230
130*115
Φ10
GTCKSG-1.8/0.45-6
260*145*230
130*115
Φ10
GTCKSG-2.1/0.45-6
260*145*230
130*115
Φ10
GTCKSG-2.4/0.45-6
260*145*230
130*110
Φ10
GTCKSG-2.8/0.45-6
260*145*230
130*110
Φ10
GTCKSG-3.0/0.45-6
260*145*230
130*110
Φ10
GTCKSG-3.6/0.45-6
300*170*250
170*120
Φ10
GTCKSG-4.2/0.45-6
300*175*255
170*120
Φ10
GTCKSG-4.8/0.45-6
300*170*290
170*120
Φ10
GTCKSG-5.4/0.45-6
300*170*290
170*120
Φ10
GTCKSG-6.0/0.45-6
300*170*320
190*120
Φ10
GTCKSG-7.2/0.45-6
300*190*320
190*130
Φ10
GTCKSG-9.0/0.45-6
300*190*320
190*130
Φ10
